Arduinoによる試験・計測（Test & Measurement）システムの革新
はじめに
かつて「教育用マイコンボード」として世に出たArduinoは、今やその枠を超え、研究開発（R&D）や製造現場の試験・計測（T&M: Test & Measurement）における強力なツールとなっています。
「高価な専用計測器を導入するほどではないが、自動化された正確なデータが欲しい」——そんなニッチな需要に、Arduinoは驚くほどの柔軟性で応えてくれます。本資料では、Arduinoを計測システムに統合するメリットと具体的な活用像を解説します。
なぜ、今「試験・計測」にArduinoなのか？
従来の計測システムは、高精度なデータ収集ボード（DAQ）や高価なベンチトップ機器が主流でした。しかし、Arduinoを統合することで以下のような独自のメリットが生まれます。
圧倒的なコストパフォーマンス
数千円のボードが、数十万円の設備に近い（あるいは補完的な）役割を果たします。プロトタイピングや前段階の妙当性検証において、投資リスクを大幅に低減できます。
広大なエコシステム
ほぼすべてのセンサー（圧力、温度、振動、光など）に対して、既にライブラリが存在しており、導入までのリードタイムを大幅に短縮できます。
柔軟なカスタマイズ
既製品では対応できない特殊なトリガー条件や、独自の通信プロトコル（I2C, SPI, UART）の実装が容易です。お客様固有の試験要件に合わせたシステムを迅速に構築できます。
迅速なプロトタイピング
アイデアを数時間で形にし、試験の妥当性をすぐに検証できます。大規模な設備投資の前に、まずArduinoで概念実証（PoC）を行うことで、リスクを最小化できます。
計測システムの基本構成
Arduino をベースとした計測システムは、一般的に以下の3層で構成されます。
- 物理層（Sensors）: 物理量を電気信号に変換します。温度、圧力、電流、光など、対象となる物理量に応じたセンサーを選定します。
- 信号処理（Conditioning & Processing）: 増幅、フィルタリングを行い、ArduinoのADC（アナログ・デジタル変換器）で読み取ります。
- インターフェース（Communication）: USB、Ethernet、あるいはWi-Fiを介して上位システムへデータを転送します。
数値としての理解：ADCの分解能
計測において最も重要なのは「どれだけ細かく測れるか」です。例えば、5V駆動のArduinoUno（10ビットADC）で電圧を測定する場合、最小分解能は以下の式で表されます。
分解能 = 5V ÷ 2¹⁰ = 5V ÷ 1024 ≈ 4.88 mV
より高精度な計測が必要な場合は、外付けの24ビットADC（ADS1256など）をSPI接続することで、マイクロボルト単位の精度まで拡張可能です。このような拡張性も、Arduinoベースのシステムの大きな強みです。

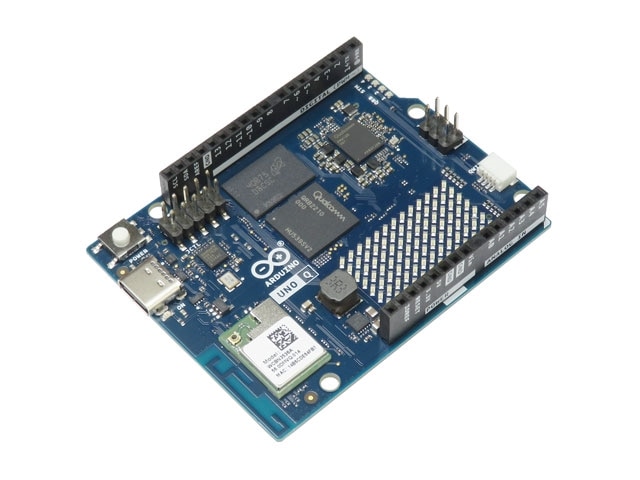

注目の新製品：Arduino UNO Q
2025年10月に発売されたArduino UNO Qは、従来のArduinoの概念を大きく変える「デュアルブレイン」アーキテクチャを採用した次世代ボードです。試験・計測の観点からも、その可能性は極めて大きいと言えます。
ハイブリッド・デュアルプロセッサ構成
UNO Qは、Linux（Debian）が動作するQualcomm Dragonwing™ QRB2210マイクロプロセッサ（MPU）と、リアルタイム制御用のSTM32U585マイクロコントローラ（MCU）を1枚のボードに統合しています。
これにより、MCU側でセンサーのリアルタイム読み取りやアクチュエータ制御を行いながら、MPU側でAIモデルの推論、データベースへのロギング、Webダッシュボードのホスティングなどの高レベル処理を同時に実行できます。
試験・計測における活用シナリオ
- エッジAIによる外観検査
カメラモジュールを接続し、コンピュータービジョンによる製品の外観検査をライン上でリアルタイムに実施。判定結果をMCU経由でPLC/シーケンサへ即座にフィードバックできます。
- 予知保全（Predictive Maintenance）
振動・温度・電流センサーのデータをMCUで取得し、MPU上の機械学習モデルで異常兆候を検知。クラウド連携による遠隔監視も可能です。
- スタンドアロン計測ステーション
モニター・キーボードを直接接続してLinuxデスクトップとして動作させ、Python/App Labで計測アプリケーションを開発・実行できます。PCレスでの現場展開が可能です。
- 高度なデータ処理パイプライン
取得データのフィルタリング、FFT解析、統計処理をボード上で完結させ、結果のみをネットワーク経由で上位システムへ転送する構成が実現できます。
主な仕様
| 項目 | 仕様 |
|---|---|
| MPU | Qualcomm Dragonwing™ QRB2210（クアッドコア 2.0 GHz, Adreno GPU） |
| MCU | STM32U585（リアルタイム制御・センサーI/O） |
| RAM / ストレージ | 2 GB / 16 GB eMMC、または 4 GB / 32 GB eMMC |
| 通信 | Wi-Fi 5（2.4/5 GHz）、Bluetooth 5.1、USB-C、HDMI |
| 拡張性 | UNOシールド互換、Qwiicコネクタ、カメラ/ディスプレイコネクタ |
| 開発環境 | Arduino App Lab（C++ / Python / コンテナ化 AIモデル統合） |
従来のArduinoが「センサーデータを取得してPCへ送る」役割に留まっていたのに対し、UNO Qは「取得から解析・判定・通信まで」を1枚のボードで完結させることが可能です。特にエッジAIや予知保全といった、産業現場で需要が高まっている領域において、プロトタイピングから実運用まで幅広く対応できるプラットフォームとして注目されています。
外部ソフトウェアとのインテグレーション
Arduino 単体で完結させるのではなく、PC側の強力な解析リソースと組み合わせるのが現代的なアプローチです。
Python (PySerial / Dash)
データの可視化や解析に最適です。リアルタイムでグラフを表示し、CSVやデータベースへ保存するパイプラインを簡単に構築できます。
LabVIEW
工業規格のインターフェースです。LINXツールキットを使用すれば、ArduinoをあたかもNI製のDAQハードウェアのように制御できます。弊社はこの領域において豊富な経験を有しております。
MATLAB / Simulink
制御理論の検証や、高度な信号処理フィルタの実装に活用されます。
導入時の比較：Arduino vs 産業用DAQ
以下の表は、Arduinoと産業用DAQの主な違いを整理したものです。用途や要件に応じて最適なソリューションを選定することが重要です。
| 特徴 | Arduino | 産業用DAQ |
|---|---|---|
| コスト | 非常に低い | 高い |
| セットアップ | 手動（コーディングが必要） | 迅速（プラグ＆プレイ） |
| 校正（Calibration） | ユーザー自身で実施 | メーカーによる保証 |
| 堅牢性 | 保護回路の追加が必要 | 工業グレードの保護 |
| 拡張性 | オープンソースの自由度 | メーカー製品に依存 |
| 最適な用途 | PoC・プロトタイピング・補助計測 | 量産・高精度・規格適合 |
実装における「プロの視点」：注意点とコツ
Arduino を試験現場で信頼性の高いツールとして運用するためには、いくつかの重要なポイントがあります。
絶縁（Isolation）
高電圧を扱う場合やノイズを嫌う場合は、デジタルアイソレータやフォトカプラを使用して、PCと計測対象を電気的に切り離しましょう。計測精度と機器保護の両面で不可欠です。
電源の安定性
USBバスパワーは電圧変動が大きいため、精密な計測には外部の基準電圧源（Vref）の使用を推奨します。安定した電源が計測の信頼性を左右します。
サンプリングレートの限界
数MHzを超えるような高速信号のキャプチャ（オシロスコープ的な用途）には、ArduinoではなくFPGAや専用のデジタイザが必要です。適材適所の判断が重要です。
LabVIEW × Arduino：ペリテックのインテグレーション
弊社は、LabVIEW/TestStandを核とした試験・計測システムのインテグレータとして 40年超の実績を有しております。ArduinoやUNO QをLabVIEWシステムに統合する際も、LINXツールキットやシリアル通信（VISA）を活用し、お客様の計測要件に合わせたシステムを構築できます。
例えば、既存のLabVIEW試験システムにArduinoベースの補助計測モジュールを追加したり、UNO QのエッジAI機能をTestStandのテストシーケンスに組み込むといった、産業用DAQとArduino の「良いとこ取り」の構成を提案・実装いたします。
弊社の強み
- NIゴールドアライアンスパートナーとしてのLabVIEW/TestStand開発実績
- Rohde & Schwarz、Keysight等の計測器ベンダーとの統合経験
- 要件定義から開発・導入・保守までのワンストップ対応
- 自動車・半導体・航空宇宙など多様な産業分野での導入実績
Arduino の柔軟性と、弊社のLabVIEWインテグレーション技術を組み合わせることで、コストと性能のバランスが取れた計測システムを実現します。
結論：スモールスタートから始める自動計測
Arduino は、試験・計測の民主化をもたらしました。すべての計測を肩代わりさせる必要はありません。
まずは「ちょっとした温度監視」や「スイッチの耐久テスト」から始めてみてください。その柔軟性に気づいたとき、Arduinoはあなたのラボになくてはならない「賢い相棒」に変わっているはずです。
